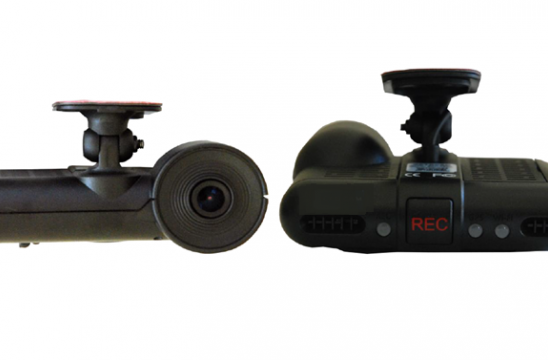

B CAM 4V

B CAM 4V appartiene alla classe di prodotti denominati “Registratori Dati Video su Evento”,
identificati in ambito internazionale mediante l’acronimo V.E.D.R. (Video Event Data Recorder).
I sistemi V.E.D.R. operano a bordo di autoveicoli ed hanno la funzione di produrre una
documentazione visiva corredata, opzionalmente, da dati ausiliari quali ad esempio le coordinate
temporali, geografiche ed i dati di accelerazione relativi all’intorno temporale di un evento.
B CAM 4V integra inoltre una funzione addizionale, denominata D.I.T. (Digital Image
Tachometer), che consente acquisizione e la memorizzazione continua dei dati video corredati di
tutti i dati ausiliari disponibili in modo indipendente dalla asserzione di condizioni di evento.

HARDWARE

B CAM 4V è costituito da una unità di processo a microcontrollore che si interfaccia con i
dispositivi ed i sensori in esso integrati:

 Sensore Video
 Sensore accelerometrico
 Ricevitore GPS Real Time Clock

Dispone inoltre delle seguenti periferiche di interfaccia con l’operatore:
a. Slot scheda micro SD
b. Pulsante ‘Registrazione manuale’
c. Segnalatori di stato
d. Interfaccia Wi-Fi
In conformità col decreto del Garante della Privacy il dispositivo non è previsto di periferiche di
acquisizione audio.

La procedura di registrazione consiste nel trasferimento sulla memoria micro SD delle seguenti
informazioni acquisite nel periodo di registrazione:
 Traccia video
 Accelerazione su tre assi Coordinate GPS
 Data ed Ora
 Velocità
Il sistema dal momento dell’attivazione registra blocchi video da 30 secondi. Nel caso che in
un’istante qualsiasi di questo blocco video vi sia un’asserzione (manuale o automatica) il blocco
video viene congelato e salvato insieme al blocco precedente e quello successivo per una durata
totale di 90 secondi.
Il tre blocchi sono salvati separatamente per permettere una maggiore flessibilità nell’uso.
Una scheda micro SD da 8 Gb permette di registrare eventi per una durata totale di circa 15 ore.
